Как правильно распаковать и настроить новый пинбол из коробки?

В этой статье я хочу сделать акцент на то, как правильно распаковать и настроить абсолютно новый пинбол, чтобы у обладателей новых пинболов в России просто не осталось вопросов.

В целом, все пинболы распаковываются плюс - минус одинаково, поэтому не важно от какого производителя конкретно Ваш пинбол. Для распаковки нам понадобится: острый нож, ключ на 16мм, бумажное полотенце и высокий стул.

Все новые пинболы поставляются в фабричных коробках поэтому, если кто-то пытается Вам продать новый пинбол без коробки, скорее всего он уже был в использовании. Давайте посмотрим как выглядит коробка. Казалось бы ничего необычного. Но, как узнать с какой стороны находится низ автомата, не открывая коробку? Все очень просто. На всех сторонах коробки будет написано “Do not truck from this side” и только на одной стороне будет написано “Truck this side only”. Эта надпись означает, что перевозить пинбол в горизонтальном положении можно только на этой стороне, поскольку эта сторона и есть нижняя сторона автомата.

Нижнюю часть мы определяли для того, чтобы вырезать ее с помощью ножа. Поворачиваем коробку таким образом, чтобы перед ней у Вас было достаточно места. Перед тем, как начать резать коробку нужно открыть ее сверху. Будьте осторожны, поскольку коробка закрыта сверху на скобки, их лучше всего сразу достать, чтобы не порезаться и не повредить корпус автомата.

Открыв коробку сверху Вы увидите переднюю часть пинбола. Нужно достать все упаковочные материалы, две боковые коробки в которых находятся ноги от пинбола, нужно опрокинуть немного назад, чтобы когда вы будете разрезать коробку - они не вывалились на вас.

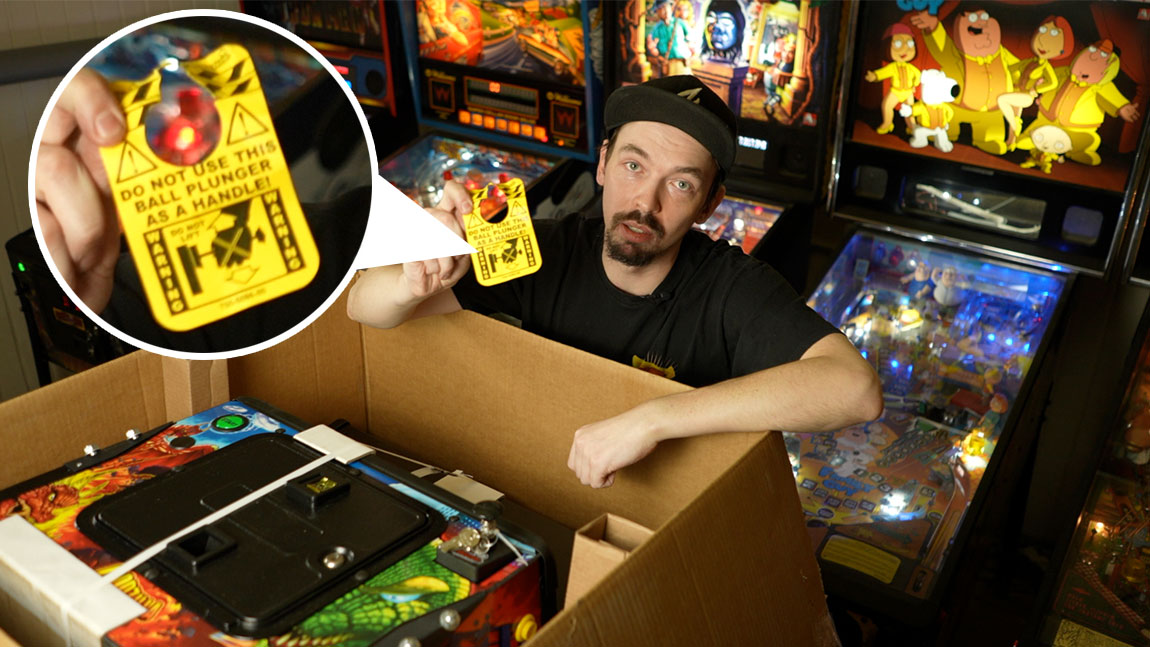

Один очень важный момент касаемо планжера. На пранжере висит вот такая вот бирка, которая говорит о том что ни при каких обстоятельствах не используйте планжер для переноски или вытаскивания пинбола из коробки. Все дело в том что над планжером находится очень тонкий кусок корпуса автомата, который очень элементарно можно выломать, если использовать планжер не по назначению.

Берем нож и разрезаем коробку в двух местах. Перед нами нижняя часть пинбола и две коробки с ногами, которые мы запрокидывали заранее.

Достаем ноги от пинбола. Все 4 ноги абсолютно одинаковые. Единственная разница в том, что передние и задние ноги выкручиваются на разную высоту. Сейчас поясню что это значит. Берем две ноги, которые мы будем прикручивать к передней части пинбола. Регулируем их высоту практически на минимум, контргайку пока не затягиваем.

Теперь откручиваем 4 болта на передней части пинбола, устанавливаем ножки и прикручиваем их обратно. Хочу обратить ваше внимание, что вот эти шайбы нужны для того, чтобы при закручивании краска на ножках не повреждалась. Затягивать слишком сильно не нужно, но и слишком слабо тоже не стоит. Имейте в виду, что корпус деревянный и если вы перетянете ножки вы можете повредить угол куда фиксируются ноги от пинбола.

После того как две передние ножки установлены, переходим к следующему этапу. Берем автомат и немного вытаскиваем его из коробки. Хочу обратить Ваше внимание на то, что внизу у автомата так же установлено 4 болта для крепления ног, имейте это в виду, когда будете двигать автомат, не повредите пол.

Следующий шаг. Берем две оставшиеся ножки и выкручиваем их примерно на 5см. Это должно быть достаточно чтобы при установке всех ног поле находилось под углом примерно в 6.5 градусов. В любом случае не переживайте, сразу точно ни у кого не получится все настроить, поэтому потом будем ножки нужно подстраивать, чтобы добиться идеального наклона.

Идем дальше! Берем автомат и ставим его на передние две ножки. Дальше заходим с обратной стороны, ставим перед собой стул, поднимаем автомат, и пододвигаем стул под автомат. Выкручиваем 4 болта с обратной стороны и устанавливаем две задние ножки. После того как ноги прикручены, поднимаем автомат и вытаскиваем из под него стул.

После того как автомат стоит на своих ногах, берем ножик и срезаем эту ленту. Она фиксирует голову автомата в неподвижном положении на протяжении всей перевозки. Обратите внимание, что лента находится в сильном натяжении, поэтому в момент когда вы ее будете резать важно, чтобы перед и за автоматом никто не находился.

Как только мы срежем ленту мы можем получить доступ к лотку для жетонов, в котором находятся шарики, болты для крепления головы автомата, титл поплавок и провод питания. Этот лоток находится прямо за этой дверцей, но чтобы открыть ее, нужны ключи. Во всех пинбола ключи находятся на планжере. Если вдруг в игре нету физического планжера, посмотрите инструкцию к пинболу, там будет написано где искать ключи.

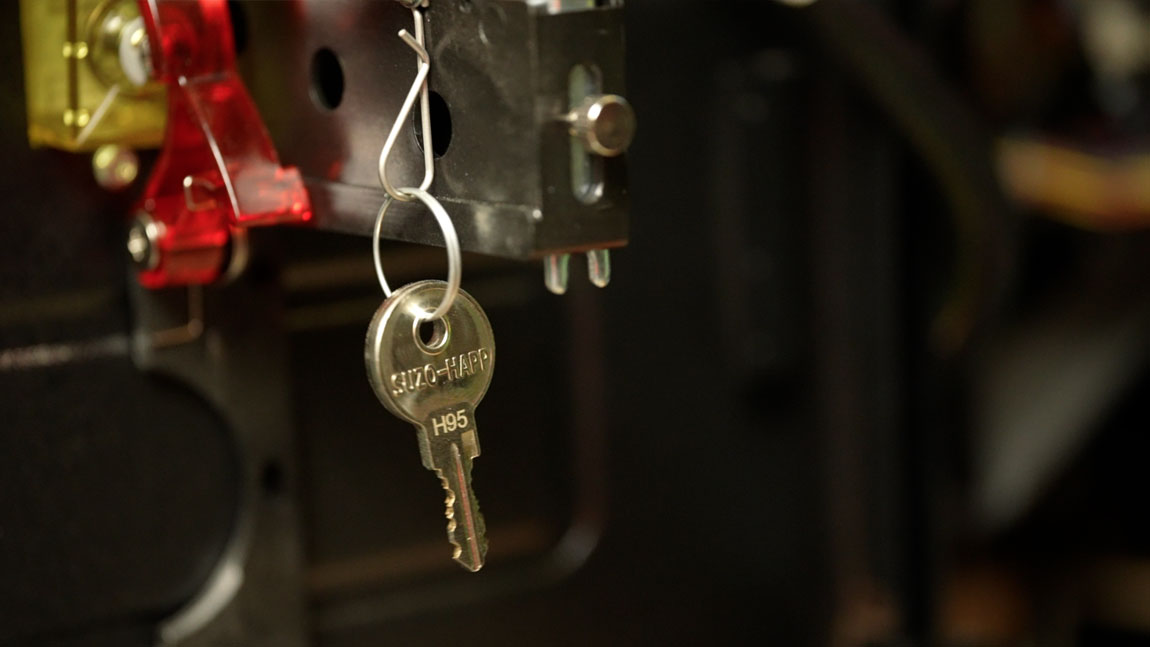

Срезаем ключи при помощи кусачек. В комплекте к каждому пинболу идет 4 ключа. Два ключа от основной двери и два ключа, чтобы открыть замок в голове автомата. Открываем дверь и сразу, чтобы не потерять второй комплект ключей от головы автомата, вешаем их на специально отведенное для них место.

Чтобы извлечь лоток для жетонов, вынимаем шпильку и вытаскиваем лоток из автомата. Внутри лотка находится кабель питания, тилт поплавок, шарики и два болта с шайбами, чтобы зафиксировать голову автомата, чем мы именно сейчас и займемся!

Для того чтобы зафиксировать голову ее нужно поднять в вертикальное положение. Как вы видите голова не закреплена, нужно это исправить. С обратной стороны автомата вкручиваем два болта и слегка их затягиваем. Не нужно затягивать болты очень сильно, поскольку даже слегка натравив их, голова уже никуда не денется.

Теперь давайте снимем стекло автомата, поскольку нам нужно загрузить в него шарики и установить тилт поплавок, ну и ко всему прочему проведем визуальный осмотр всех элементов на поле и под полем. Открываем дверь, слева и справа на внутренней стенке автомата находятся две защелки, которые фиксируют верхнюю металическую накладку. Открываем эти защелки и снимаем накладку.

Очень важный момент! Никогда не снимайте стекло с открытой передней дверью. При установке и снятии стекла всегда закрывайте дверь, поскольку при открытой двери, они могут соприкоснутся и поцарапать Вам стекло, а эту царапину вы потом ничем не уберете. Второй важный момент, всегда ставьте стекло на мягкую поверхность. Несмотря на то, что стекло очень прочное и каленое, при сильному ударе по торцевой части, стекло может рассыпаться.

Давайте теперь посмотрим все ли в порядке на самом поле. Визуально все осматриваем, чтобы ничего не вызывало подозрений, хотя по факту, когда автомат приходит с завода все должно быть прикручено и я думаю, что Stern перед отправкой все тщательно проверяет.

Закончив с осмотром поля, давайте посмотрим, что находится под ним. Для этого нужно поставить его в вертикальное положение. Делается все очень просто. Берете рукой под арку, поднимаете немного поле, вытаскиваете его чуть на себя, ставите на специальный кронштейны. В новом пинболе шарики не загружены на поле, но если вы выполняете обслуживание автомата уже после распаковки, всегда обязательно извлекайте шарики из автомата, поскольку при установке поля в вертикальном положении они могут вылететь из коллектора и нанести повреждения на поле.

Берем поле, немного поднимаем и слегка вытаскиваем его до упора. Не нужно резко тянуть, нужно чтобы вы уперлись в стопор, после этого можно поднимать поле и установить его в вертикальном положении оперев его на голову автомата.

В таком положении Вам будет удобно осмотреть все элементы находящиеся под полем, катушки, лампочки, датчики. Обязательно все проверьте, чтобы ничего не болталось. Если все в порядке переходим к следующему этапу.

Внутри автомата у Вас находится два пакета. Первый, с инструкцией к пинболу. Там описаны все схемы подключения, все маркировки проводов, там вы найдете все коды деталей, чтобы вам было проще найти запасные части, если это потребуется. Во втором пакете находятся запасные части для пинбола, там будут наклейки на спинеры, как правило идет запасной комплект пластиковых слингшотов, брелок для ключей и прочая мелочевка. Я рекомендую Вам не трогать эти два пакета, поскольку на игру они не влияют, но при этом вы всегда будете помнить, где у вас находится инструкция и запасные части. Но даже если Вы вдруг потеряете инструкцию, ее всегда можно скачать на сайте производителя.

В любой современный пинбол можно поставить вибромотор. Для него с завода уже имеются специальные крепления. В одном из наших прошлых роликов я рассказывал как его установить. Видео про установку можно посмотреть на нашем YouTube Канале. Вообще вибромотор классная штука, крайне рекомендую его устанавливать, ставится он быстро и стоит не так уж дорого, но все взрывы и разрушения во время игры круто ощущаются в виде вибраций.

Последнее, что нам осталось сделать в корпусе автомата, это установить тилт поплавок, который находился в лотке для жетонов. Берем его, немного раскручиваем фиксирующий винт, надеваем снизу на спицу и фиксируем при помощи винта. Чем выше вы его фиксируете к кольцу, тем сильнее будет чувствительность тилта, соотвественно чем ниже, тем чувствительность будет меньше.

На этом этапе мы закончили со всеми внутренними настройками нашего нового пинбола, теперь нужно опустить поле и установить его в обычное горизонтальное положение. Наклоняем поле и ставим его на кронштейны. Если вы будете толкать поле вперед вы упретесь в стопор. Вам нужно немного отодвинуть поле назад и с небольшим усилием толкнуть его вперед, чтобы поле преодолело стопор, после чего устанавливаем и фиксируем поле при помощи двух креплений.

Мы практически у цели, чтобы включить пинбол. Нам осталось загрузить шарики. Для каждого пинбола требуется разное количество шариков. Шарики, как вы помните, находились в лотке для жетонов. Берем пакет с шариками, берем бумажное полотенце и протираем каждый шарик. Если нет бумажного полотенца, то действуем старым проверенным способом, об футболку, либо об штаны! Чтобы избежать ржавчины на шариках во время транспортировки, производители слегка промасливают шарики. Хорошенько их вытираем и загружаем в автомат.

Следующий этап, берем защитное стекло и устанавливаем его обратно. Сначала ставим стекло, потом ставим металическую накладку. Напоминаю, что при снятии и установке стекла над полем дверь должна быть закрыта, чтобы избежать царапин. После того, как стекло установлено берем накладку с кнопкой, устанавливаем ее на место, открываем дверь и фиксируем накладку при помощи защелок на внутренней стенке автомата.

Последнее что нам нужно проверить - установлен ли автомат по уровню. На поле внутри пинбола пузырек должен быть посередине между двух черточек. Если он не по середине, регулируем его при помощи высоты ног. Так же не забываем про горизонтальный уровень, поскольку автомат не должен быть завален налево или направо. Когда уровень установлен поиграйте пару раз, чтобы понять не завален ли автомат. Если все хорошо, затягивайте контргайки на всех четырех ножках.

У новых пинболов Stern кнопка включения и выключения автомата переехала, если раньше на всех пинболах кнопка находилась на дне корпуса автомата у правой стенки, то теперь она находится снизу у правой стороны бэкбокса. Причина таких изменений в том, что в старых автоматах по центру корпуса находился огромный медный трансформатор, сейчас трансформаторы уже не используются, вместо них установлены специальные блоки питания, которые переехали и находятся теперь в голове автомата. Берем шнур питания, который находится в лотке для жетонов, подключаем с обратной стороны головы пинбола и включаем его в розетку. Нажимаем кнопку включения под правой стороной бэкбокса и ждем пока автомат запустится.

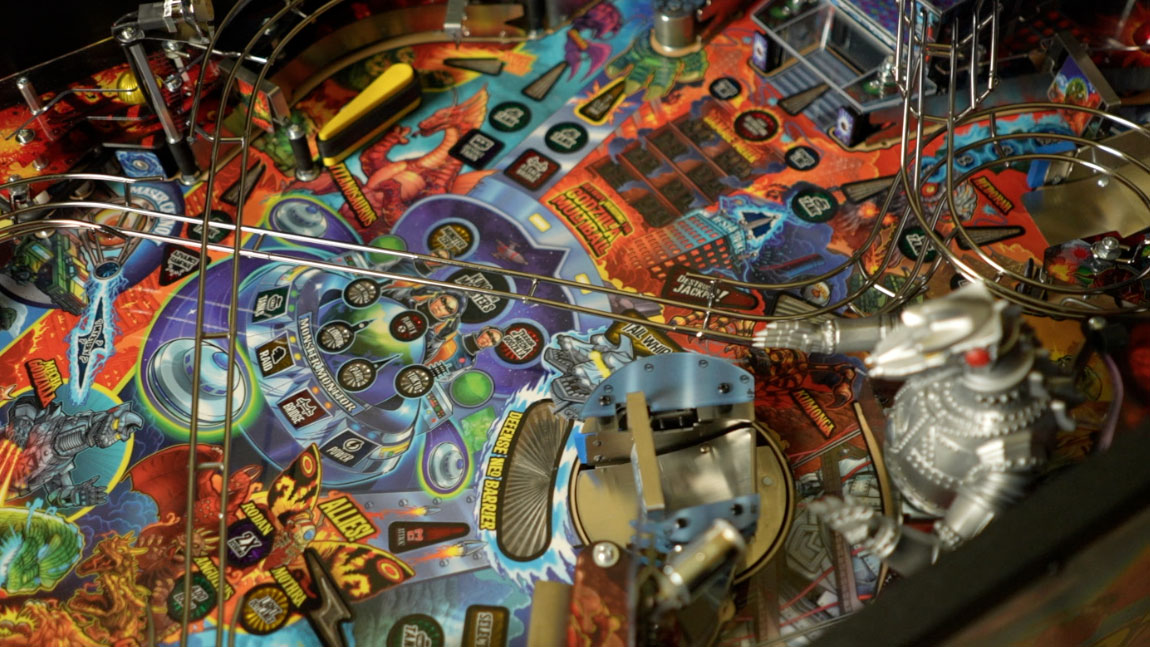

Автомат включился! Он просто офигенный! Вы только посмотрите, все блестит, все светится, все чистенькое, супер крутой арт на поле, который можно рассматривать просто бесконечно и всегда находить в нем какие-то новые приколюхи. Если честно, я в хорошем смысле завидую его новому владельцу, поскольку с новым пинболом , может сравниться только другой новый пинбол.

Вот и все нюансы, которые Вам нужно знать для того, чтобы распаковать и настроить новый пинбол из коробки. С Вами Был Фуза, всем спасибо за внимание! Скоро увидимся! Пока!
